DAC Denafrips Pontus 15Th NOS R2R đại diện cho giải pháp chuyển đổi kỹ thuật số sang analog cao cấp tuyệt vời, mang lại hiệu suất âm thanh tuyệt vời. Tại đây, mỗi kênh được trang bị một FPGA tốc độ cao độc lập để hỗ trợ giải mã tín hiệu số bằng 4 bộ mạng R-2R có độ chính xác cao. Việc lựa chọn thiết kế như vậy dẫn đến sai số tuyến tính rất thấp, tốc độ giải mã cao và nhiễu kỹ thuật số thấp, không chỉ đảm bảo tín hiệu âm thanh có độ méo rất thấp mà còn đảm bảo nhiễu nền rất thấp. Tất cả các đầu vào kỹ thuật số đều được lưu vào bộ nhớ FIFO và được ép xung lại bằng bộ dao động femto giây tích hợp. Khả năng loại bỏ jitter tuyệt vời khiến Denafrips Pontus II 15Th ít phụ thuộc hơn nhiều vào chất lượng đồng hồ của thiết bị nguồn.



Để kỷ niệm 15 năm phát triển âm thanh kỹ thuật số xuất sắc của DENAFRIPS, PONTUS 15TH Anniversary Edition bán chạy nhất có một số cải tiến về hiệu suất ở cấp độ linh kiện mà mắt thường có thể không nhìn thấy được nhưng chắc chắn có thể nghe được đối với những người đam mê âm thanh dày dặn kinh nghiệm.

DAC Pontus II ban đầu đã phá vỡ những kỳ vọng về khả năng của DAC Ladder R-2R. PONTUS 15

Trong PONTUS 15TH , DENAFRIPS đã thực hiện một sự thay đổi có chủ ý và đáng kể bằng cách giới thiệu ổ cắm điện AC chính được đơn giản hóa. Trái ngược với việc là một biện pháp cắt giảm chi phí, sửa đổi này phản ánh cam kết của DENAFRIPS đối với việc cung cấp nguồn điện chất lượng cao làm nền tảng cho âm thanh vượt trội.

​Để đạt được mục tiêu này, DENAFRIPS đã nỗ lực hơn nữa bằng cách tùy chỉnh ổ cắm điện xoay chiều trong nhà bằng đồng mạ vàng UPOCC. Trong PONTUS 15TH , ổ cắm điện xoay chiều không chuyển đổi, tin tưởng chắc chắn rằng bước này sẽ đưa thiết bị đến gần hơn với việc đạt được mức độ hoàn hảo đặc biệt

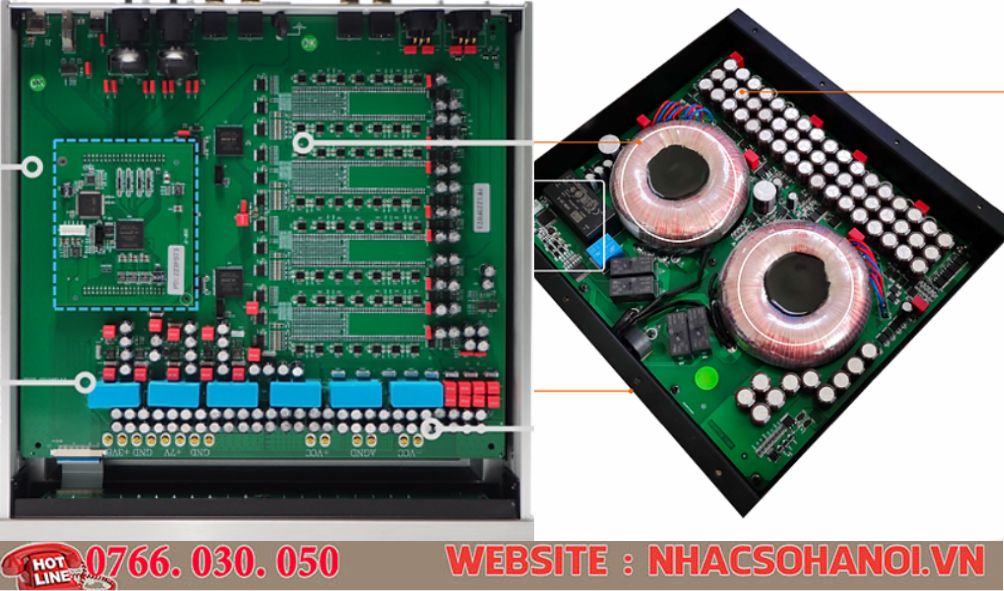

Nguồn điện sạch tương đương với nền tảng của âm thanh tốt. Một bộ cấp nguồn tuyến tính chuyên dụng, được thiết kế và bọc trong vỏ hợp kim kim loại dày 1,5mm, có thể được tìm thấy bên dưới bo mạch chủ DAC.

Thiết kế hộp trong hộp không chỉ loại bỏ các vấn đề kế thừa của giải pháp hộp kép mà còn thể hiện sự chi tiết và sự chú ý mà DENAFRIPS đưa vào thiết kế DAC cao cấp.
Biến áp O-Core kép mạnh mẽ cho phần kỹ thuật số và tương tự, ESR cực thấp, tụ điện dự trữ độ bền lâu và nguồn điện siêu tuyến tính nhiều tầng, đảm bảo nguồn điện có độ chính xác cao, gợn sóng thấp khi sử dụng DAC.


PONTUS 15TH  là một DAC mảng mạng bậc thang R-2R đơn âm kép, cân bằng thực sự. Mỗi kênh được trang bị FPGA tốc độ cao độc lập để hỗ trợ giải mã tín hiệu số bằng 4 bộ mạng R-2R 0,01%. Việc lựa chọn thiết kế như vậy mang lại sai số tuyến tính rất nhỏ, tốc độ giải mã cao, độ nhiễu kỹ thuật số thấp, không chỉ đảm bảo tín hiệu âm thanh có độ méo rất thấp mà còn đảm bảo độ nhiễu nhạc nền rất thấp; cho phép người nghe thưởng thức âm nhạc chân thực mộc mạc và sát với bản thu gốc nhất

Tất cả đầu vào kỹ thuật số đều được đệm FIFO và được ép xung lại bằng bộ dao động tinh thể FEMTO trên bo mạch. Khả năng loại bỏ hoàn hảo hiện tượng jitter word-clock khiến DAC DENAFRIPS ít phụ thuộc hơn vào chất lượng xung nhịp của thiết bị nguồn.

DAC R-2R không lấy mẫu quá mức/Tín hiệu được đưa vào DAC vẫn giữ nguyên tốc độ lấy mẫu gốc mà không cần xử lý thêm. PONTUS 15TH  là DAC NOS thực sự.

Mô-đun FPGA DSP
- FIFO & Reclocking , Cách ly điện , Bộ ghép quang
- Tụ điện phân + tụ phim [ERO/WIMA]
- R-2R cân bằng thực sự
- Điện trở dung sai chặt chẽ được chọn lọc thủ công
Vít
mạ vàng  - Vít mạ vàng nâng cao cho nguồn PSU


* LƯU Ý KHI XỬ DỤNG CỔNG IIS TRÊN SẢN PHẨM

I²S không có tiêu chuẩn ngành. Nếu bạn muốn sử dụng kết nối I²S, sơ đồ chân I2S khớp với nguồn (DDC/Transport/Streamer) phải được định cấu hình chính xác. Sơ đồ chân I2S không khớp có thể dẫn đến đầu ra tĩnh/nhiễu. Mức đầu ra tiếng ồn quá mức có thể làm hỏng loa/trình điều khiển tai nghe.

Đề xuất khớp I²S với nguồn, tức là DDC/Transport/Streamer
​1 Kết nối cáp I²S (cáp HDMI chất lượng tốt <3ft/1m)
2. Giảm âm lượng (có thể nghe được, ở mức tối thiểu)
3. Phát một bản nhạc quen thuộc (trước tiên là PCM, sau đó là DSD)
4. Chạy qua cài đặt I²S của DAC, 000-111
5. Một trong các chế độ phải khớp với nguồn để phát lại cả PCM và DSD.
​Bạn nên thực hiện Kiểm tra giai điệu âm thanh để đảm bảo kênh L/R, đúng pha/lệch pha.

Cảnh báo
Xin lưu ý rằng các cổng RJ45/HDMI của DENAFRIPS DAC không phải là các cổng RJ45/HDMI mạng/đa phương tiện thông thường. Chúng là các cổng I²S được xây dựng có mục đích. Vui lòng không kết nối nó với cổng HDMI đa phương tiện thông thường (ví dụ: đầu phát Bluray/TV, v.v.) / mạng Ethernet.
