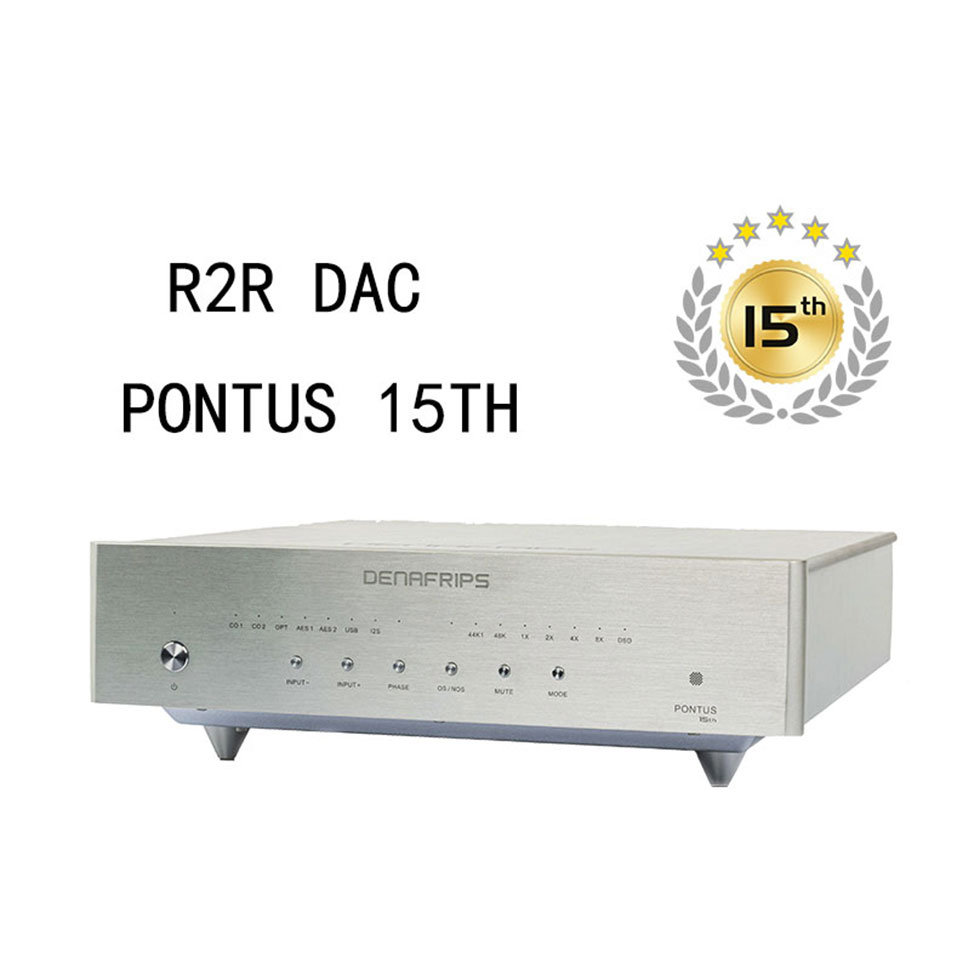

TỔNG QUAN DAC R2R DENAFRIPS, PONTUS 15TH

Để kỷ niệm 15 năm phát triển âm thanh kỹ thuật số xuất sắc của DENAFRIPS, PONTUS 15TH Anniversary Edition bán chạy nhất có một số cải tiến về hiệu suất ở cấp độ linh kiện mà mắt thường có thể không nhìn thấy được nhưng chắc chắn có thể nghe được đối với những người đam mê âm thanh dày dặn kinh nghiệm. ​

DAC Pontus II ban đầu đã phá vỡ những kỳ vọng về khả năng của DAC Ladder R-2R. PONTUS 15

Trong PONTUS 15TH , DENAFRIPS đã thực hiện một sự thay đổi có chủ ý và đáng kể bằng cách giới thiệu ổ cắm điện AC chính được đơn giản hóa. Trái ngược với việc là một biện pháp cắt giảm chi phí, sửa đổi này phản ánh cam kết của DENAFRIPS đối với việc cung cấp nguồn điện chất lượng cao làm nền tảng cho âm thanh vượt trội.

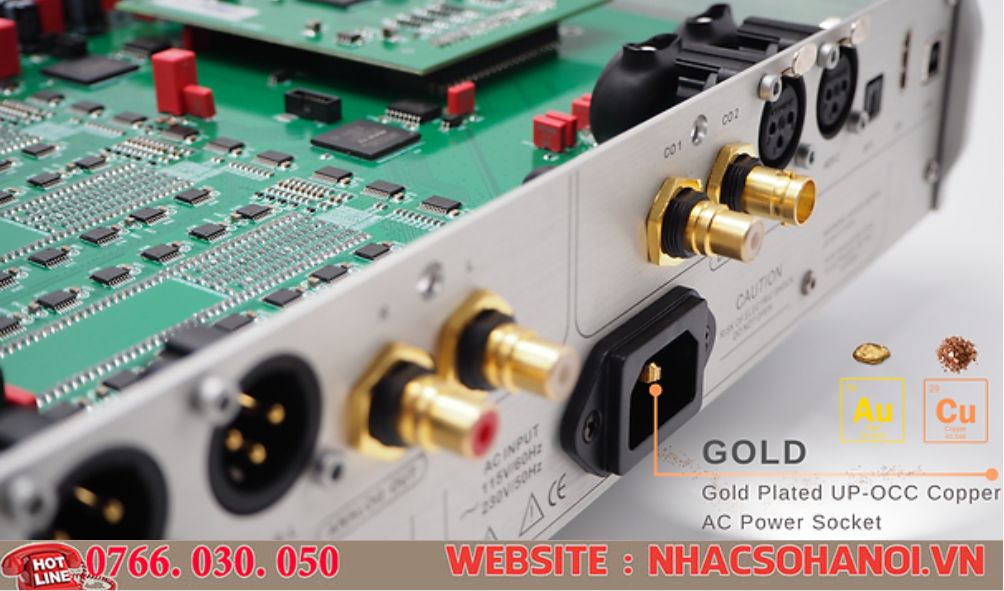

​Để đạt được mục tiêu này, DENAFRIPS đã nỗ lực hơn nữa bằng cách tùy chỉnh ổ cắm điện xoay chiều trong nhà bằng đồng mạ vàng UPOCC. Trong PONTUS 15TH , ổ cắm điện xoay chiều không chuyển đổi, tin tưởng chắc chắn rằng bước này sẽ đưa thiết bị đến gần hơn với việc đạt được mức độ hoàn hảo đặc biệt

Nguồn điện sạch tương đương với nền tảng của âm thanh tốt. Một bộ cấp nguồn tuyến tính chuyên dụng, được thiết kế và bọc trong vỏ hợp kim kim loại dày 1,5mm, có thể được tìm thấy bên dưới bo mạch chủ DAC.

Thiết kế hộp trong hộp không chỉ loại bỏ các vấn đề kế thừa của giải pháp hộp kép mà còn thể hiện sự chi tiết và sự chú ý mà DENAFRIPS đưa vào thiết kế DAC cao cấp.
Biến áp O-Core kép mạnh mẽ cho phần kỹ thuật số và tương tự, ESR cực thấp, tụ điện dự trữ độ bền lâu và nguồn điện siêu tuyến tính nhiều tầng, đảm bảo nguồn điện có độ chính xác cao, gợn sóng thấp khi sử dụng DAC.


PONTUS 15TH  là một DAC mảng mạng bậc thang R-2R đơn âm kép, cân bằng thực sự. Mỗi kênh được trang bị FPGA tốc độ cao độc lập để hỗ trợ giải mã tín hiệu số bằng 4 bộ mạng R-2R 0,01%. Việc lựa chọn thiết kế như vậy mang lại sai số tuyến tính rất nhỏ, tốc độ giải mã cao, độ nhiễu kỹ thuật số thấp, không chỉ đảm bảo tín hiệu âm thanh có độ méo rất thấp mà còn đảm bảo độ nhiễu nhạc nền rất thấp; cho phép người nghe thưởng thức âm nhạc chân thực mộc mạc và sát với bản thu gốc nhất

Tất cả đầu vào kỹ thuật số đều được đệm FIFO và được ép xung lại bằng bộ dao động tinh thể FEMTO trên bo mạch. Khả năng loại bỏ hoàn hảo hiện tượng jitter word-clock khiến DAC DENAFRIPS ít phụ thuộc hơn vào chất lượng xung nhịp của thiết bị nguồn.

DAC R-2R không lấy mẫu quá mức/Tín hiệu được đưa vào DAC vẫn giữ nguyên tốc độ lấy mẫu gốc mà không cần xử lý thêm. PONTUS 15TH  là DAC NOS thực sự.

Mô-đun FPGA DSP
- FIFO & Reclocking , Cách ly điện , Bộ ghép quang
- Tụ điện phân + tụ phim [ERO/WIMA]
- R-2R cân bằng thực sự
- Điện trở dung sai chặt chẽ được chọn lọc thủ công

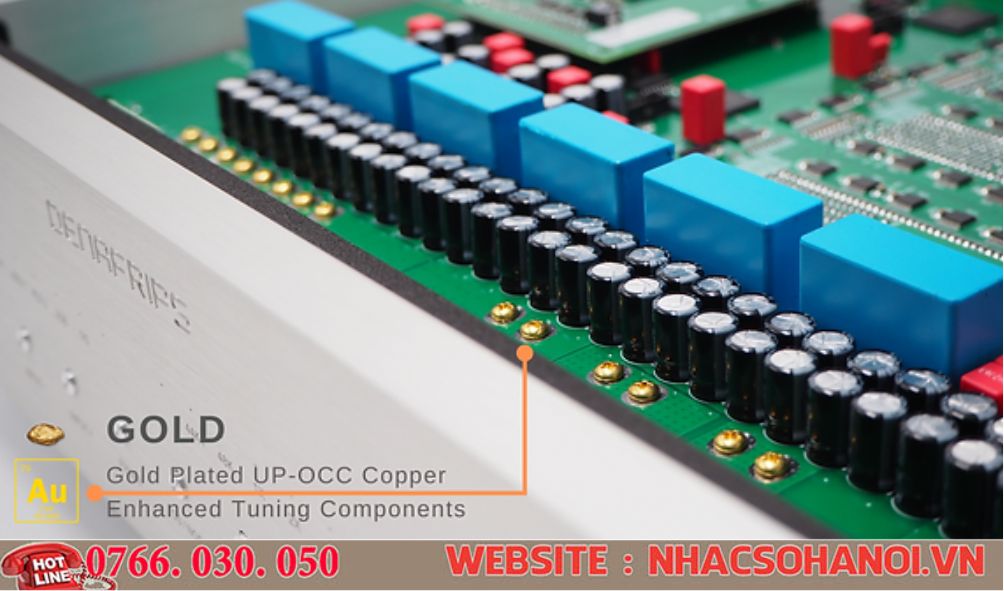

Vít
mạ vàng  - Vít mạ vàng nâng cao cho nguồn PSU



PONTUS 15TH là bộ chuyển đổi kỹ thuật số sang analog (DAC) lý tưởng dành cho những người đam mê âm nhạc ưu tiên các chi tiết phức tạp, âm trường mở rộng, hình ảnh chính xác và một chút ấm áp để nâng cao chất lượng âm nhạc.
Hiệu suất đáng chú ý của nó được cho là một trong những yếu tố quan trọng trong hệ thống âm thanh có độ trung thực cao.

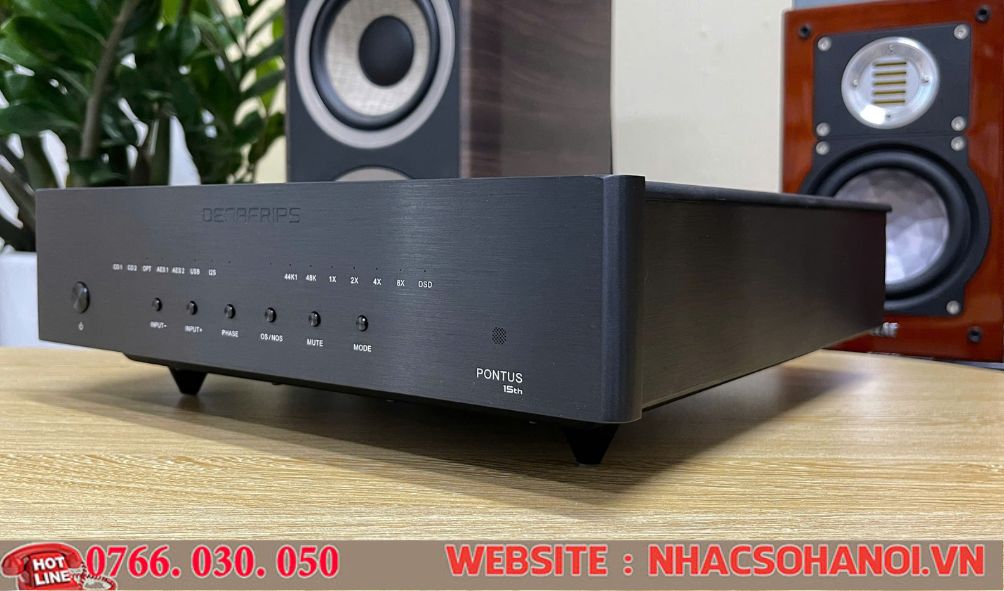

HÌNH ẢNH THỰC TẾ TẠI SHOP




ĐẶC ĐIỂM NỔI BẬT

  • Kiến trúc R2R + DSD độc quyền
  • Cân bằng thực sự 26BIT R2R + 6BIT DSD (Bộ lọc FIR 32 bước)
  • Hiệu ứng nhiệt thấp,   điện trở           0,005% khớp tay có độ chính xác cao
  • Bộ nguồn có độ ồn cực thấp cao cấp được đóng gói
  • TCXO  - Bộ dao động tinh thể bù nhiệt độ
  • Đồng hồ lại bộ đệm FIFO thích ứng
  • Mã FPGA xử lý tín hiệu số cải tiến mới
  • DSD1024, PCM1536  hỗ trợ trên đầu vào USB & I²S
  • Giải pháp âm thanh USB độc quyền thông qua MCU dựa trên AMR nâng cao STM32F446
  • Trình điều khiển USB Thesycon được cấp phép cho nền tảng Windows
  • Không cần trình điều khiển trên Mac & Linux
  • Hỗ trợ đầu vào AES/EBU kép
  • Tùy chọn bộ lọc sắc nét/chậm
  • Cấu hình chân cắm I²S
  • Cấu hình hoán đổi kênh I²S DSD

 DSD

  • DSD64 (DoP) trên đầu vào Coax/AES/Opt
  • DSD1024* Chỉ trên đầu vào USB & I²S

PCM

  • 24bits / 44.1, 48, 88.2, 96, 176.4, 192KHz trên tất cả đầu vào
  • 1536kHz* Trên đầu vào USB & I²S

Chế độ lấy mẫu:  NOS không lấy mẫu quá mức   /  OS lấy mẫu quá mức

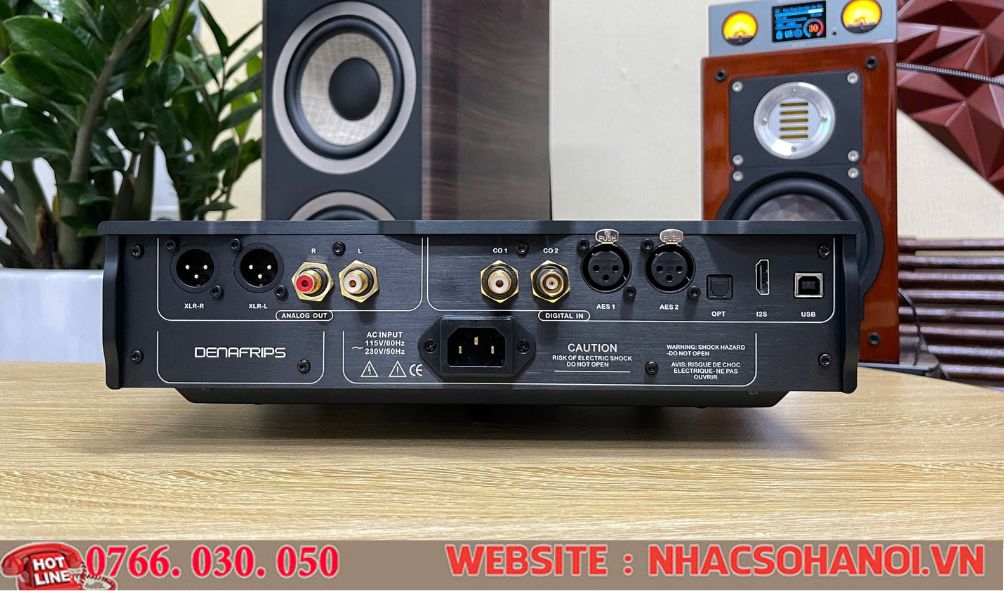

Đầu vào kỹ thuật số

  • Dỗ 1 qua RCA
  • Coax 2 qua BNC 75 Ω
  • TOSLink x 1
  • AES/EBU x 2
  • USB2.0 Loại B
  • I²S qua HDMI LVDS

Đầu ra analog

  • RCA ở 2.0Vrms, 625 Ω
  • XLR ở 4.0Vrms, 1250 Ω

Đáp ứng tần số:  20-70KHz -3dB

THD+N:  0,0020%

Tỷ lệ S/N : 120dB

Dải động:  >121dB

Nhiễu xuyên âm thanh nổi:  -110dB

Yêu cầu nguồn điện AC:  100-240VAC, 50/60Hz (Điện áp toàn thế giới)

Công suất tiêu thụ:  20W

Kích thước : 320 x 330 x 110 mm (Bao gồm chân)

Kích thước gói : 470 x 440 x 175 mm

Nội dung gói hàng:  Chỉ có DAC. Không có dây nguồn và điều khiển từ xa.

Trọng lượng : 12,5 kg

Màu sắc : Bạc / Đen

Bảo hành : 12 tháng
