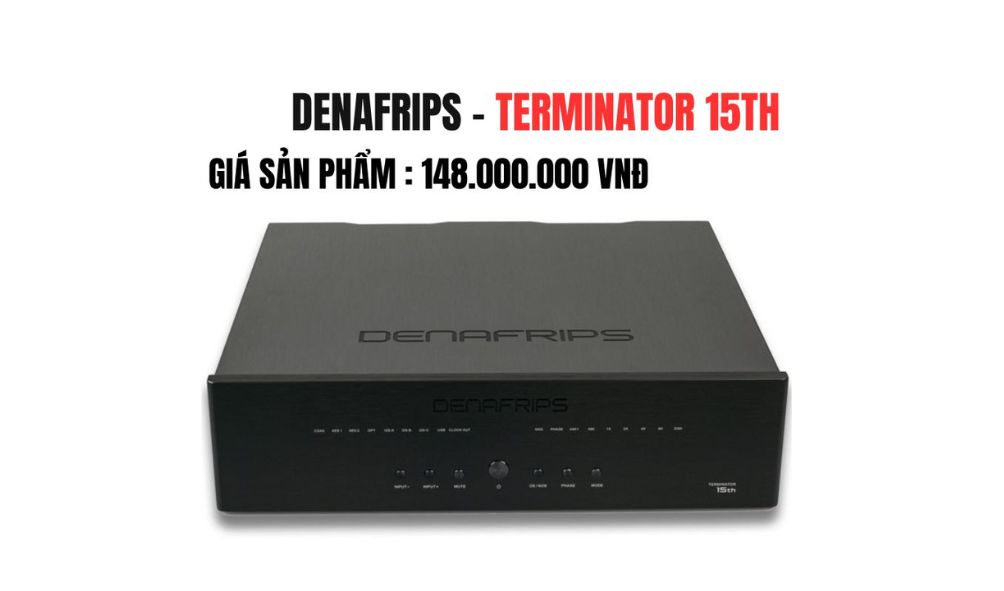

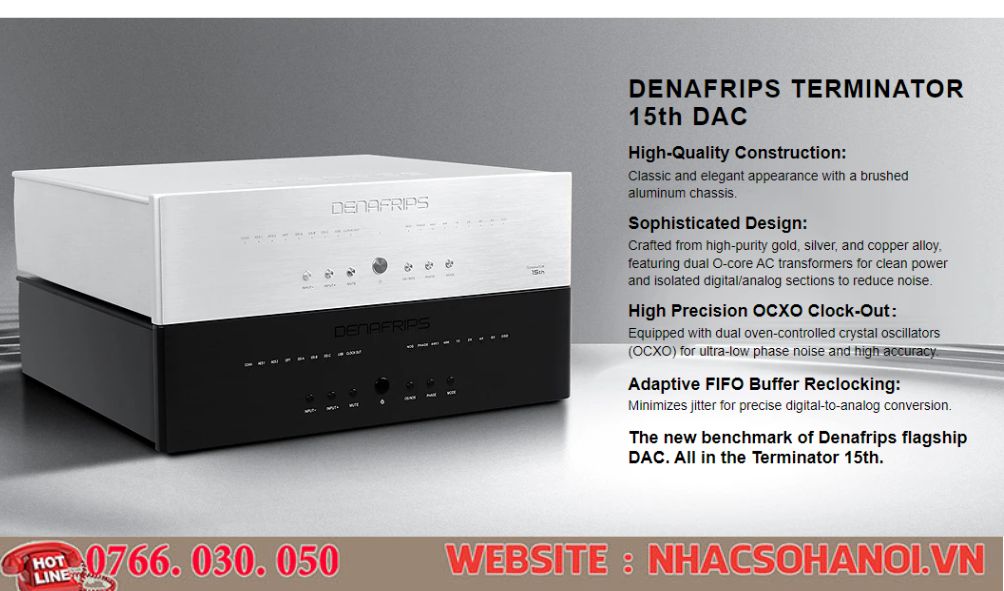

Denafrips  Terminator 15Th  là một R2R NOS DAC cân bằng hiệu suất cao có khả năng mang lại âm thanh cực kỳ tinh khiết và phong phú. Nó sử dụng một thiết kế chặt chẽ , được hình thành để mang lại trải nghiệm âm nhạc sát với bản thu gốc nhất có thể!

 Các tính năng chính của Denafrips Terminator 15Th

  • Nguồn điện có độ ồn thấp

  • Đồng hồ OCXO có độ chính xác cao

  • Tổng cách điện của các mô-đun kỹ thuật số và R2R

  • Bộ đệm FIFO thích ứng và bộ đồng hồ lại

  • Hỗ trợ luồng DSD1024 và PCM 1536kHz qua USB và I2S

  • Giao diện USB độc quyền thông qua vi điều khiển STM32F446 dựa trên công nghệ AMR

  • Pilote USB Thesycon

  • Đầu vào AES/EBU kép

  • Bộ lọc chậm/sắc nét

  • Cấu hình chân cắm I2S

  • Cấu hình I2S DSD

Đánh giá chi tiết giải mã DAC Denafrips Terminator 15Th

Mô-đun chuyển đổi kỹ thuật số/tương tự Denafrips Terminator 15TM và mạng lưới thang R2R của nó được cách ly hoàn hảo. Hai bo mạch được liên kết vật lý bằng mô-đun xung nhịp OCXO. Cách ly vật lý giúp giảm tiếng ồn nền và cải thiện tỷ lệ tín hiệu trên nhiễu.

Terminator II được trang bị hai xung nhịp OCXO hoạt động ở tần số 45,1584MHz và 49,152MHz. Được đóng gói trong vỏ kim loại nằm ở trung tâm của DAC, các OCXO này được thiết kế đặc biệt cho các ứng dụng âm thanh cao cấp với độ nhiễu pha cực thấp và độ chính xác rất cao. Cả hai OCXO đều được cấp nguồn bởi mạch cung cấp điện được thiết kế lại hoàn toàn, cung cấp dòng điện không đổi cho các xung nhịp. Nguồn điện dự trữ đầy đủ đảm bảo tính tuyến tính và ổn định của tín hiệu xung nhịp.

Độ nhiễu cũng được giảm bằng cách đồng hồ lại bộ đệm FIFO. Bộ đệm FIFO thích ứng lưu trữ dữ liệu âm thanh kỹ thuật số. Những dữ liệu này được đọc trực tiếp bằng cách sử dụng OCXO có độ nhiễu pha cực thấp nằm ngay trong DAC.
Terminator cũng có đầu ra xung nhịp OCXO để đồng bộ hóa hoàn hảo nhiều thiết bị âm thanh.



Nguồn điện tuyến tính riêng

Denafrips Terminator 15Th tích hợp tầng cấp nguồn tuyến tính riêng, nằm bên dưới bo mạch DAC và được ngăn cách với nó bằng một vách ngăn bằng thép để tránh bất kỳ sự can thiệp nào. Bản thân nguồn điện sử dụng hai biến áp hình xuyến O-Core lớn cho các phần kỹ thuật số và tương tự, và tụ điện ESR thấp để cung cấp tín hiệu điện cho tất cả các mạch âm thanh.

Xử lý tín hiệu FPGA

Để đảm bảo đường dẫn tín hiệu ngắn nhất có thể, tín hiệu I2S và SPDIF được xử lý bởi chip FPGA mà không cần bất kỳ chip chuyển đổi bổ sung nào.

Bộ kết nối

Denafrips Terminator 15Th cũng tự hào về khả năng kết nối toàn diện, cho phép tích hợp dễ dàng vào phần lớn các hệ thống âm thanh. Các đầu vào bao gồm USB-B, I2S RJ45 LVCMOS, I2S RJ45 LVDS, I2S HDMI LVDS, AES/EBU, Toslink quang và đồng trục. Các đầu ra bao gồm RCA âm thanh nổi không cân bằng và XLR âm thanh nổi cân bằng. Hai đầu ra xung nhịp cho phép Terminator và một thiết bị âm thanh khác được đồng bộ hóa hoàn hảo để có hiệu suất hệ thống tối ưu.

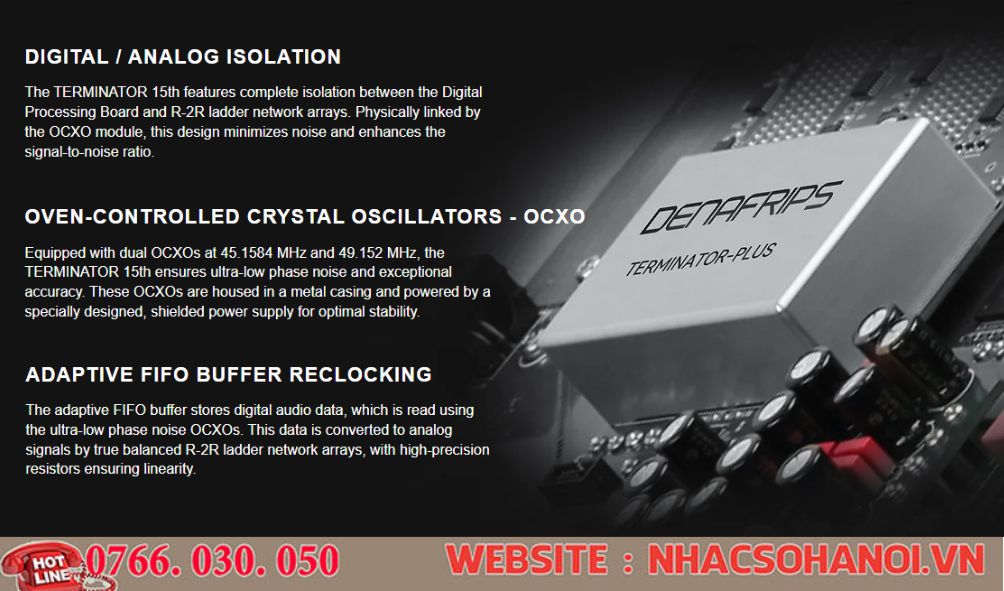

CÁCH LY SỐ / ANALOGUE

TERMINATOR 15th có tính năng cách ly hoàn toàn giữa Bảng xử lý kỹ thuật số và các mảng mạng thang R-2R. Được liên kết vật lý bằng mô-đun OCXO, thiết kế này giảm thiểu tiếng ồn và tăng cường tỷ lệ tín hiệu trên tiếng ồn.

BỘ DAO ĐỘNG TINH THỂ ĐƯỢC KIỂM SOÁT BẰNG LÒ – OCXO

Terminator 15TH được trang bị hai OCXO ở tần số 45,1584 MHz và 49,152 MHz, TERMINATOR 15th đảm bảo độ nhiễu pha cực thấp và độ chính xác đặc biệt. Các OCXO này được đặt trong vỏ kim loại và được cấp nguồn bằng nguồn điện được thiết kế đặc biệt, có vỏ chắn để có độ ổn định tối ưu.

BỘ ĐỆM FIFO THÍCH ỨNG - ĐỒNG HỒ OCXO CÓ ĐỘ CHÍNH XÁC CAO

Bộ đệm FIFO thích ứng lưu trữ dữ liệu âm thanh kỹ thuật số, được đọc bằng OCXO có độ nhiễu pha cực thấp, giảm thiểu độ nhiễu để chuyển đổi tín hiệu số sang tín hiệu tương tự một cách chính xác. Dữ liệu này được chuyển đổi thành tín hiệu tương tự bằng mảng mạng thang R-2R cân bằng thực sự, với điện trở có độ chính xác cao đảm bảo tính tuyến tính.

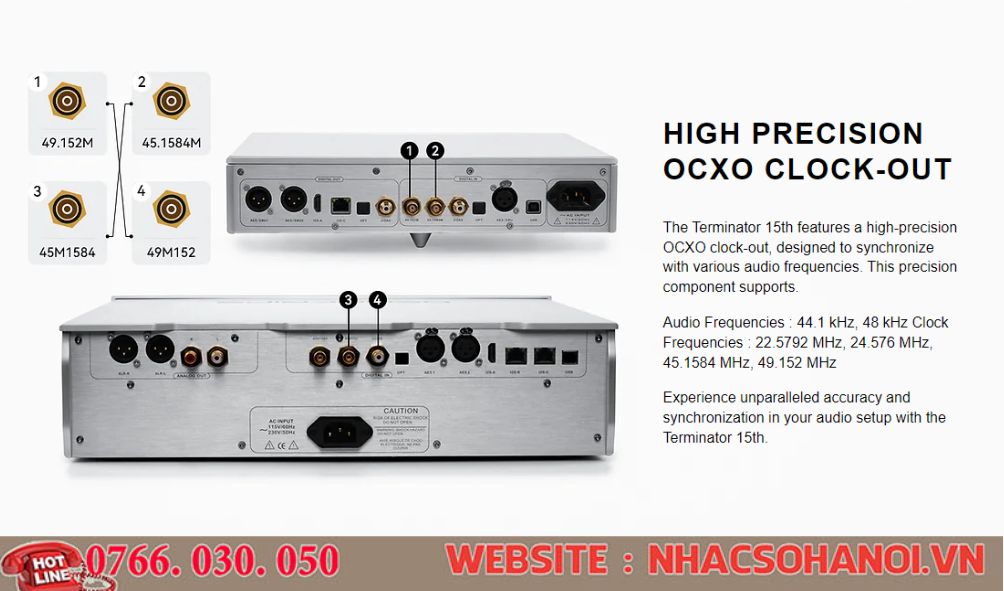

Terminator 15th được trang bị bộ dao động tinh thể điều khiển bằng lò kép (OCXO) để có độ nhiễu pha cực thấp và độ chính xác cao, được thiết kế để đồng bộ với  nhiều tần số âm thanh khác nhau. Linh kiện chính xác này hỗ trợ:

  • Tần số âm thanh: 44,1 kHz, 48 kHz

  • Tần số xung nhịp: 22.5792 MHz, 24.576 MHz, 45.1584 MHz, 49.152 MHz

    Trải nghiệm độ chính xác và đồng bộ vô song trong thiết lập âm thanh của bạn với Terminator 15th.

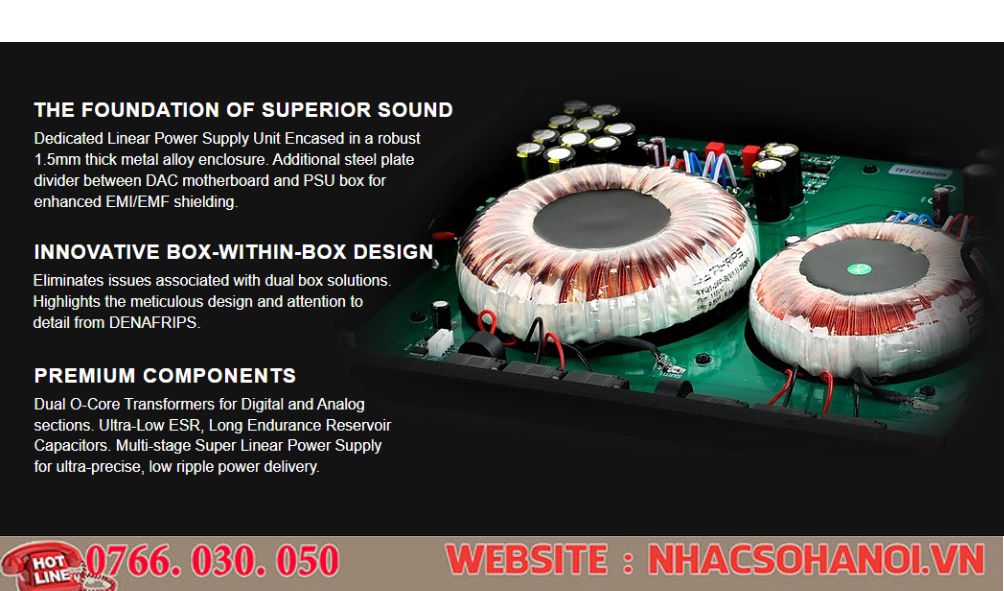

NỀN TẢNG CỦA ÂM THANH - LINH KIỆN CAO CẤP

  • Bộ nguồn tuyến tính chuyên dụng

  • Được bao bọc trong lớp vỏ hợp kim kim loại dày 1,5mm chắc chắn.

  • Tấm chia thép bổ sung giữa bo mạch chủ DAC và hộp PSU để tăng cường khả năng chống nhiễu EMI/EMF.

  • Biến áp O-Core kép cho phần kỹ thuật số và tương tự.

  • Tụ điện chứa có ESR cực thấp, độ bền lâu dài.

    Nguồn điện siêu tuyến tính nhiều tầng cung cấp nguồn điện cực kỳ chính xác, độ gợn sóng thấp.

    THÔNG SỐ KỸ THUẬT

  • THÔNG SỐ KỸ THUẬT
    DAC R2R cân bằng NOS
  • 1x đầu vào USB-B
  • 1x I2S qua HDMI LVDS
  • 1x I2S qua RJ45 LVDS
  • 1x I2S qua RJ45 LVCMOS
  • 2x AES/EBU
  • 1x liên kết quang học
  • 1x đồng trục
  • Đầu ra âm thanh nổi cân bằng 1x XLR
  • 1x âm thanh nổi một đầu RCA
  • Tốc độ lấy mẫu được hỗ trợ USB/I2S: PCM lên tới 1536kHz, DSD lên tới DSD1024
  • Quang học / Đồng trục / AES : PCM lên tới 24bit 192kHz, DSD DoP lên tới DSD64
  • Mức đầu ra/Trở kháng RCA: 2,2 Vrms @ 625?
  • XLR: 4.Vrms @ 1250?
  • Chế độ lấy mẫu Không lấy mẫu quá mức (NOS)
  • Lấy mẫu quá mức (HĐH)
  • Bộ lọc chậm/sắc nét
  • Đáp ứng tần số 20Hz - 40kHz -0,2dB
  • THD+N 0,002%
  • SNR 120dB
  • Dải động >132dB
  • Nhiễu xuyên âm -110dB
  • Tổng quan
  • Nguồn điện 100-240VAC 50/60Hz
  • Sự tiêu thụ? 20W
  • Màu đen
  • Kích thước 430 x 380 x 125 mm
  • Trọng lượng 19kg
  • Gói 1x Kẻ hủy diệt Denafrips 15TH
  •
  • Bộ đệm và bộ khởi động lại FIFO thích ứng
  • Hỗ trợ các luồng DSD1024 và PCM 1536kHz qua USB và I2S
  • Giao diện USB độc quyền thông qua bộ vi điều khiển STM32F446 dựa trên công nghệ AMR
  • Đầu giường USB Pilote
  • Đầu vào AES/EBU kép
  • Bộ lọc chậm / sắc nét
  • Cấu hình sơ đồ chân I2S
  • Cấu hình I2S DSD
