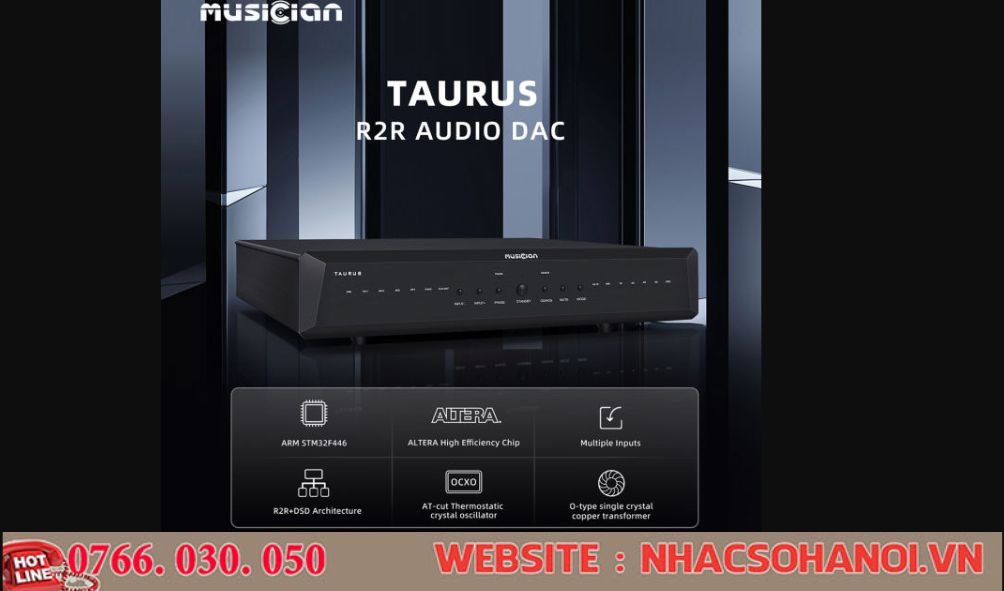

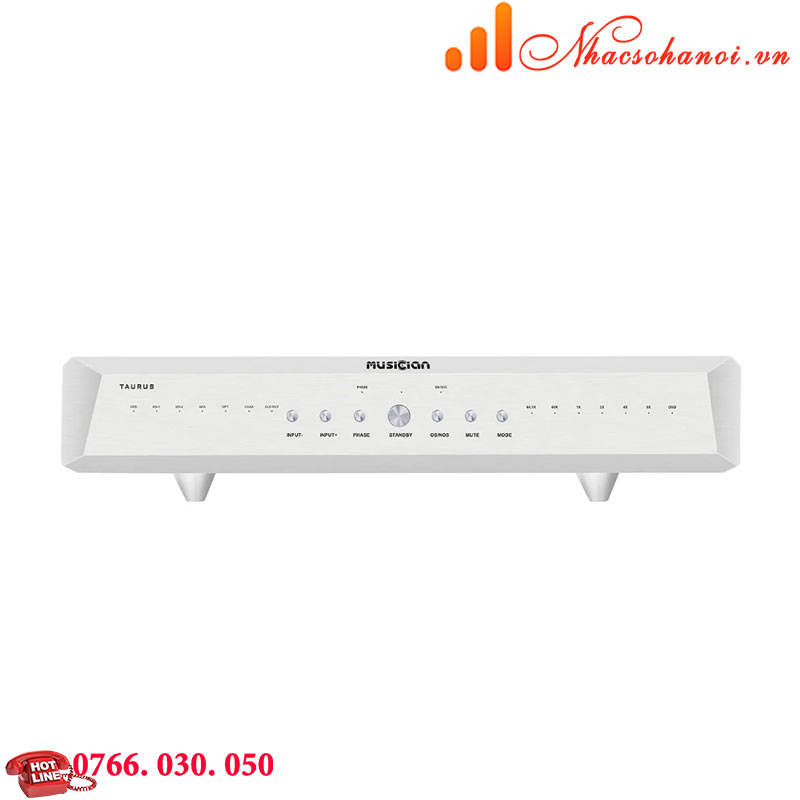

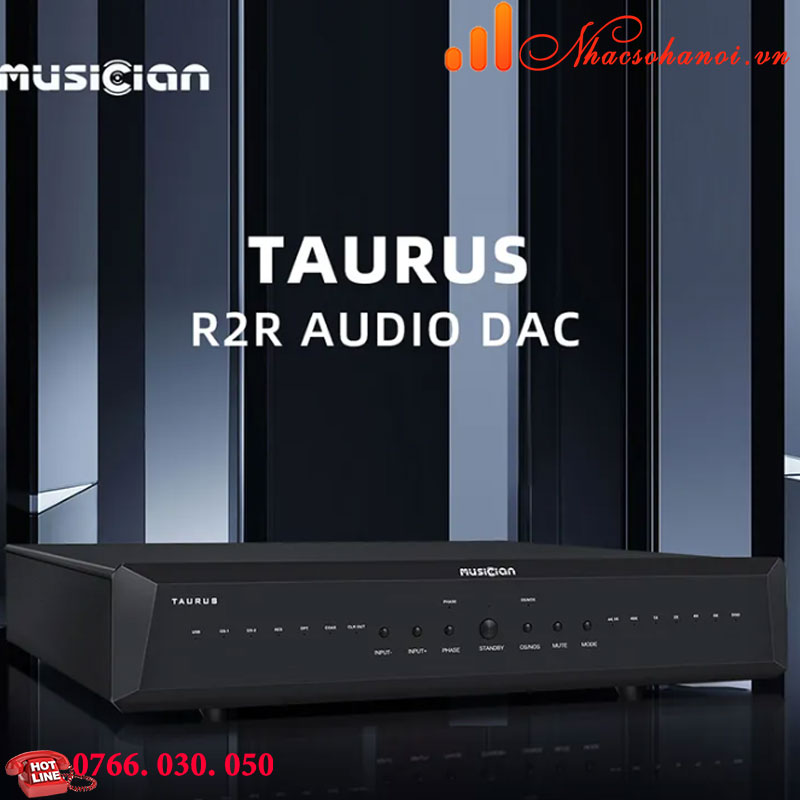

TỔNG QUAN DAC MUSICIAN TAURUS
DAC R2R Cân bằng OS/NOS I2S 32bit 1536kHz DSD1024 OCXO

Bộ DAC R2R Taurus của Musician kết hợp các thành phần hàng đầu và mang lại khả năng tái tạo âm thanh rõ ràng, phong phú đến kinh ngạc.
Kiến trúc cân bằng Taurus R2R được bổ sung bởi hai FPGA độc lập để điều khiển việc giải mã từng kênh thông qua bốn mạng R2R bao gồm các điện trở Panasonic (độ chính xác 0,005%). Điều này ngăn chặn các lỗi tuyến tính trong khi vẫn duy trì tốc độ giải mã cao và độ nhiễu kỹ thuật số cực thấp. Mạch của Taurus DAC được hoàn thiện bởi chip điều khiển FPGA chính của Altera, hai bộ tạo dao động tinh thể OCXO 49,152 MHz và 45,1584 MHz và chip CPU ARM STM32F446 được liên kết với giải pháp giao diện USB độc quyền. Sự kết hợp này cho phép Taurus DAC chấp nhận các luồng PCM 24bit 1536kHz có độ phân giải cao và các luồng DSD gốc lên đến DSD1024 .

CÔNG NGHỆ LỌC KỸ THUẬT SỐ ĐỘC QUYỀN CỦA MUSICIAN

Taurus DAC sử dụng công nghệ lọc kỹ thuật số hoạt động ở chế độ Over Sampling 16x. Mỗi cấp độ bộ lọc có độ phân giải đầu vào 32 bit, cho phép tăng đáng kể dải động và tái tạo âm thanh tự nhiên, tinh tế.

LINH KIỆN VƯỢT TRỘI
Sự kết hợp của các thành phần được Musician lựa chọn cho R2R Taurus DAC mang lại hiệu suất vượt trội.

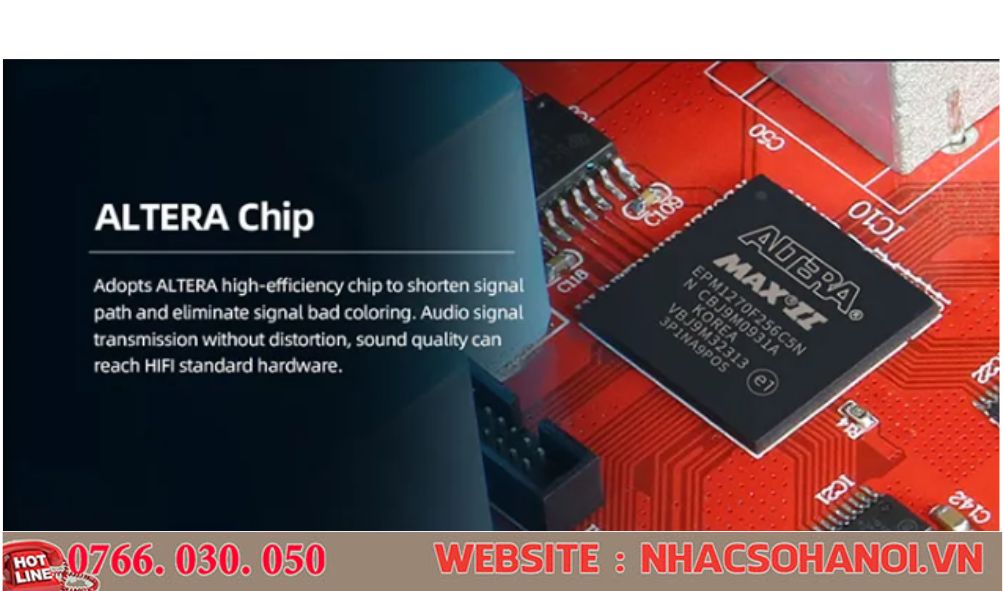

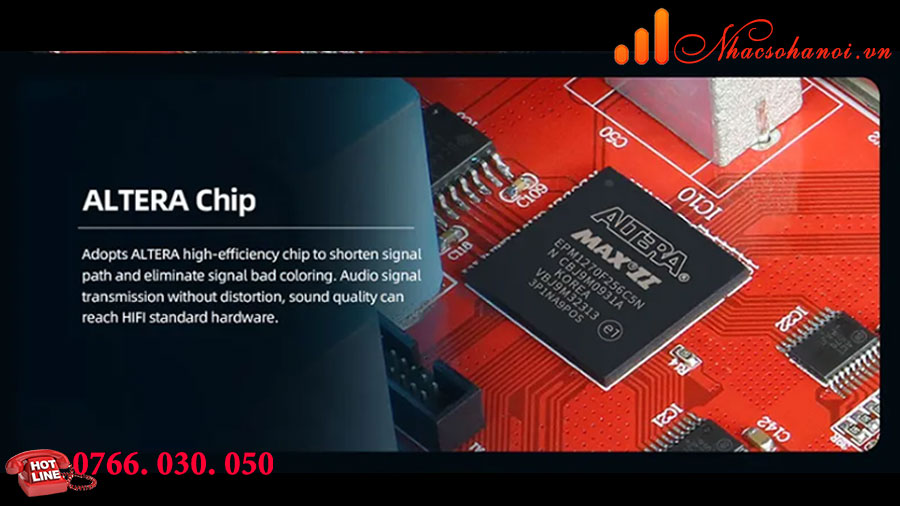

CHIP FGPA CỦA Altera

Chip FPGA chính của Altera được sử dụng để rút ngắn đường dẫn tín hiệu và tránh mọi màu sắc có thể cản trở việc tái tạo âm thanh có độ tinh khiết cao.






 R2R

Mỗi kênh được trang bị hai mạng điện trở Panasonic, mỗi mạng có một FPGA chuyên dụng. Điều này đảm bảo mức độ tiếng ồn và biến dạng rất thấp.

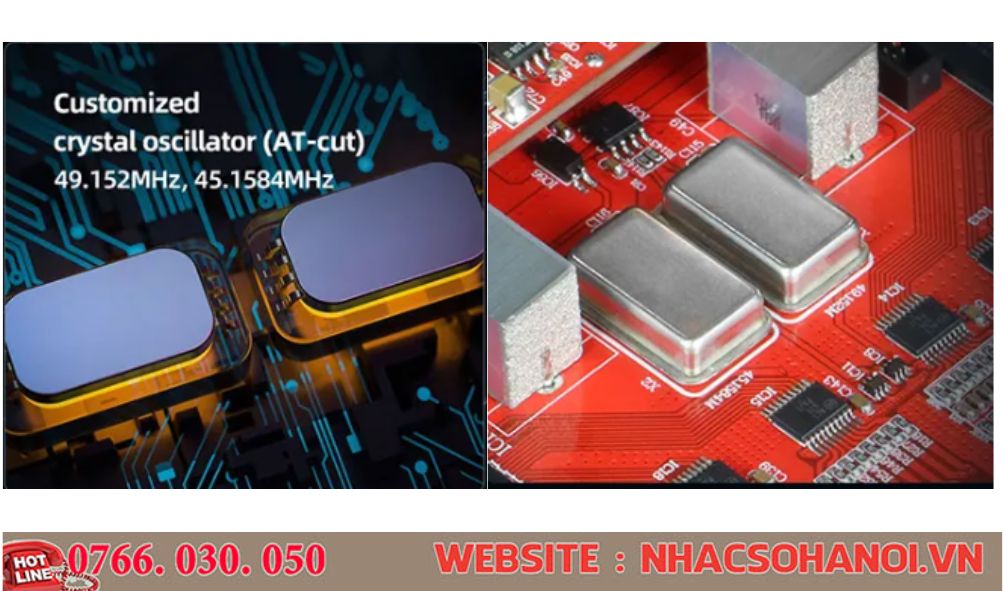

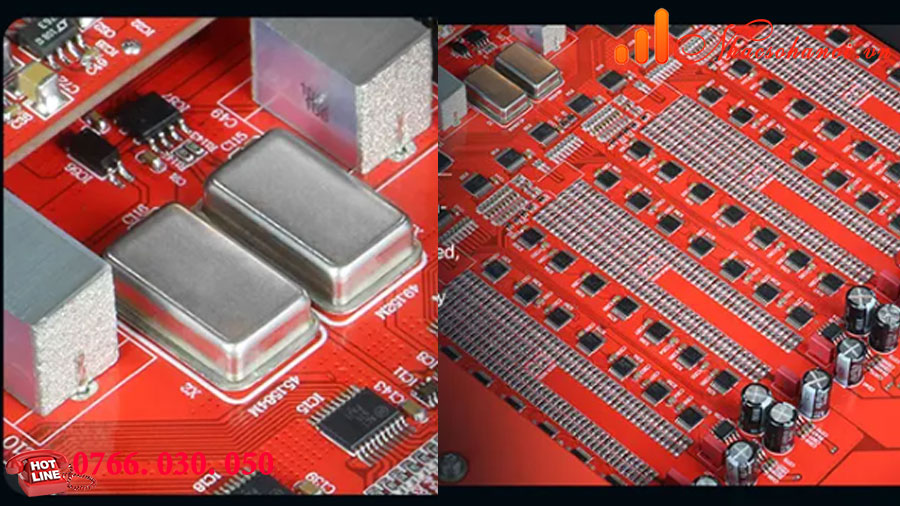

BỘ DAO ĐỘNG TINH THỂ TĨNH NHIỆT (OCXO)

Bộ tạo dao động tinh thể tĩnh nhiệt cung cấp độ ổn định tần số vượt trội để giải mã jitter cực thấp.

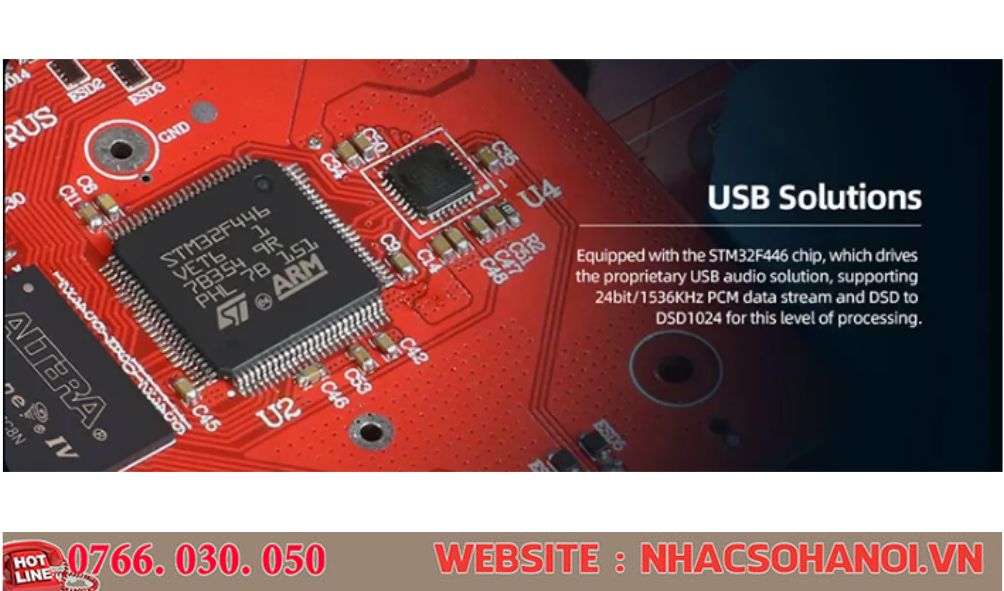

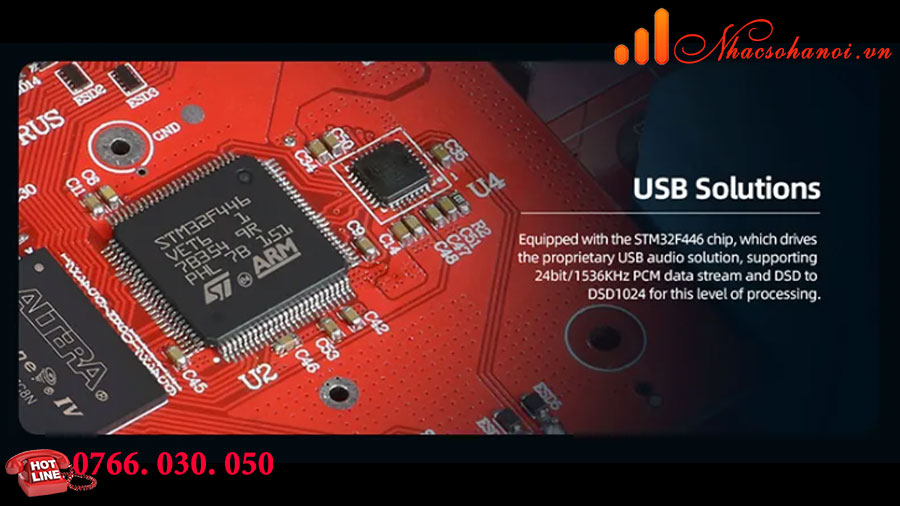

USB

Giao diện USB độc quyền của Musician được kết hợp với chip điều khiển STM32F446 để hỗ trợ các luồng có độ phân giải rất cao.

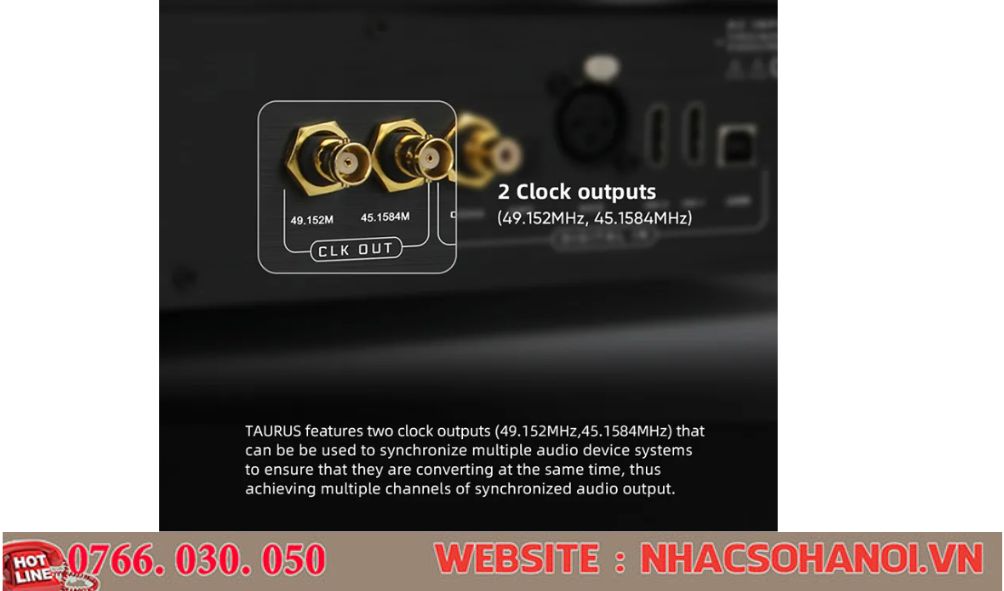

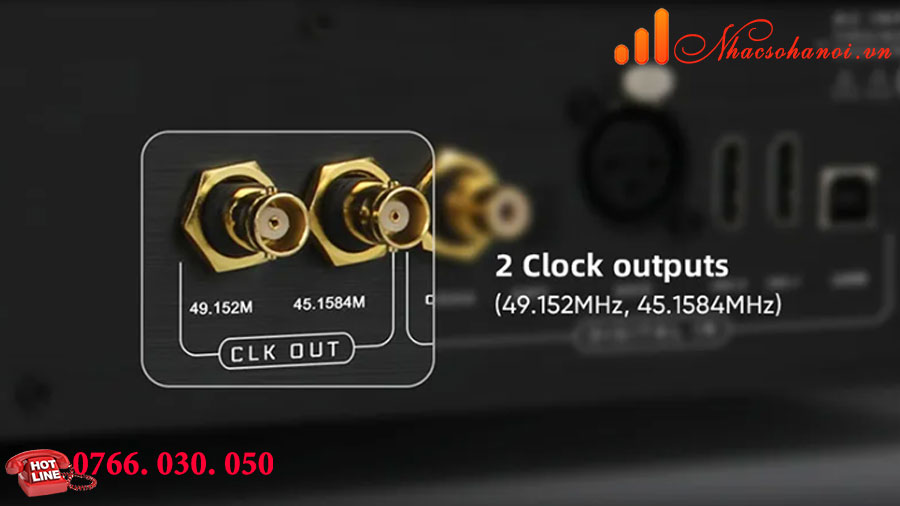

ĐỒNG HỒ XUNG NHỊP CLOOK

Hai đầu ra xung nhịp lần lượt là 49,152 MHz và 45,1584 MHz có thể được sử dụng để đồng bộ hóa nhiều loại thiết bị âm thanh.





THÔNG SỐ KỸ THUẬT

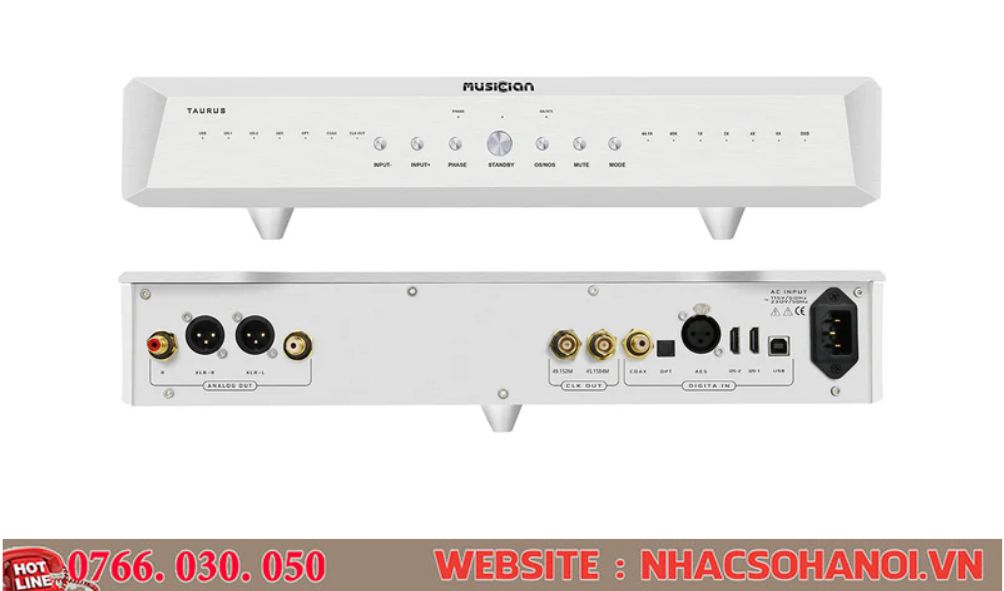

Loại sản phẩm DAC R2R
Đầu vào 1x USB-B
2x I2S LVDS qua HDMI
1x AES/EBU
1x Toslink quang
1x Đồng trục
đầu ra 1x âm thanh nổi RCA không cân bằng
1x âm thanh nổi XLR cân bằng
giao diện  USB STM32F446
Tỷ lệ mẫu được hỗ trợ USB / I2S: PCM lên tới 32bit 1536kHz, DSD lên tới DSD1024, DSD DoP lên tới DSD64
Đồng trục / Quang / AES: PCM lên tới 24bit 192kHz, DSD DoP lên đến DSD64
Trình độ đầu ra RCA: 2.5V
XLR: 4.3V
Chế độ lấy mẫu Hệ điều hành NOS (Không lấy mẫu quá mức)
(OverSampling)
Tỷ lệ biến dạng < 0,0015% (20Hz-20kHz, 0dB)
Phản hồi thường xuyên  20Hz-80kHz
SNR > 127dB
Tách biệt > 132
Giai đoạn 0,001 độ
TỔNG QUAN
Kích thước 380x420x95mm
Cân nặng 5,6kg
Màu sắc Đen
Bưu kiện 1x DAC R2R Nhạc sĩ Taurus
1x Cáp nguồn
