Trong các hệ thống audio digital cao cấp, độ chính xác của tín hiệu đồng hồ (clock) và phương thức truyền I2S đóng vai trò cực kỳ quan trọng. Đây là hai yếu tố quyết định độ méo jitter, độ ổn định pha và sự “tự nhiên” của âm thanh khi phát nhạc số.

Musician Pisces II, DDC (Digital-to-Digital Converter) cao cấp của Musician Audio, được trang bị I2S output và clock output riêng biệt — cho phép đồng bộ hoàn toàn DAC và các thiết bị digital khác trong cùng chuỗi.

Bài viết này sẽ hướng dẫn bạn thiết lập chuẩn I2S & clock out trên Musician Pisces II, giải thích nguyên lý hoạt động và cách khai thác tối đa sức mạnh của bộ DDC này trong hệ thống digital hi-fi.

Tổng quan: Vai trò của DDC trong chuỗi digital hi-fi

Trong hệ thống digital audio, DDC (Digital-to-Digital Converter) có nhiệm vụ nhận tín hiệu số (USB, Optical, Coaxial…) từ nguồn phát, làm sạch – tái đồng bộ – xuất lại tín hiệu digital sạch qua các cổng khác như I2S, AES, Coaxial.

Lợi ích:

• Giảm jitter (nhiễu thời gian), giúp âm thanh ổn định, rõ nét.

• Tách nhiễu từ cổng USB của PC / Streamer.

• Cho phép truyền clock chính xác đến DAC rời, tối ưu đồng bộ tín hiệu.


Musician Pisces II là phiên bản nâng cấp từ Pisces I, được nâng cấp về:

• Bộ tạo xung (clock) độ chính xác cao (<100 fs).

• Ngõ I2S full pin hỗ trợ nhiều cấu hình DAC khác nhau.

• Hỗ trợ xuất 10MHz Word Clock Out để đồng bộ toàn hệ thống.


👉 Xem chi tiết sản phẩm tại:
Musician Pisces II – Bộ chuyển digital DDC cao cấp

Phần cứng và cổng kết nối trên Pisces II

Thiết lập I2S đúng chuẩn trên Musician Pisces II

Cổng I2S trên DDC có ưu thế vượt trội so với SPDIF vì:

• Không nén dữ liệu (native stream).

• Truyền riêng biệt tín hiệu clock, data và LRCK.

• Giảm trễ và nhiễu pha do không phải giải mã SPDIF.


Tuy nhiên, mỗi hãng DAC lại có sơ đồ pin HDMI I2S khác nhau, nên cần cài đúng chế độ trên Pisces II.

1. Kết nối I2S với DAC

• Dùng cáp HDMI ngắn (≤1m) để hạn chế suy hao tín hiệu.

• Kết nối I2S OUT của Pisces II → I2S IN của DAC (VD: Denafrips, Gustard, Musician Pegasus, v.v.).


💡 Gợi ý DAC tương thích tốt:

• Denafrips Pontus II

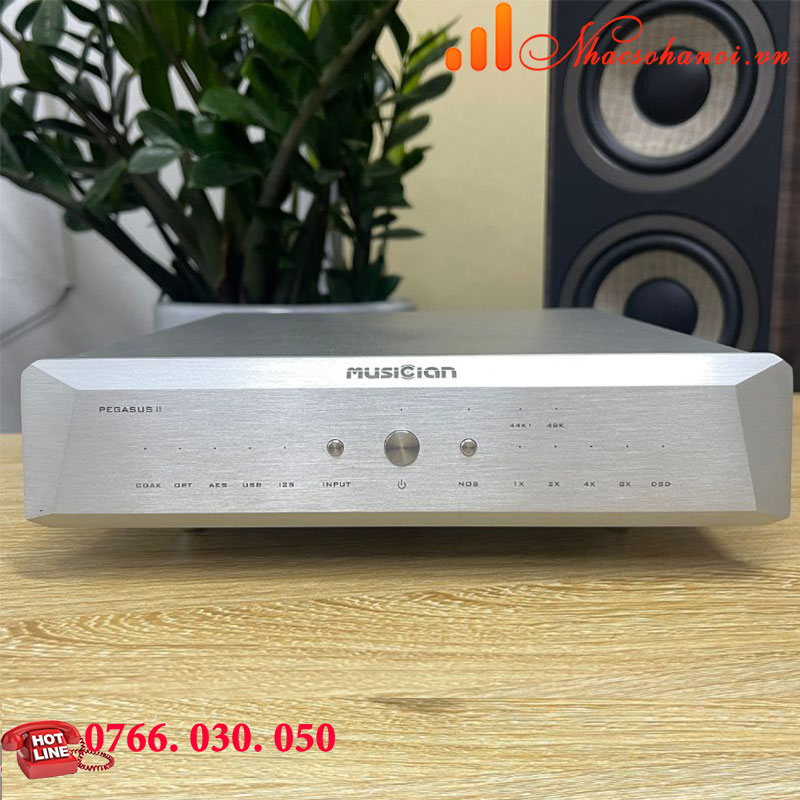

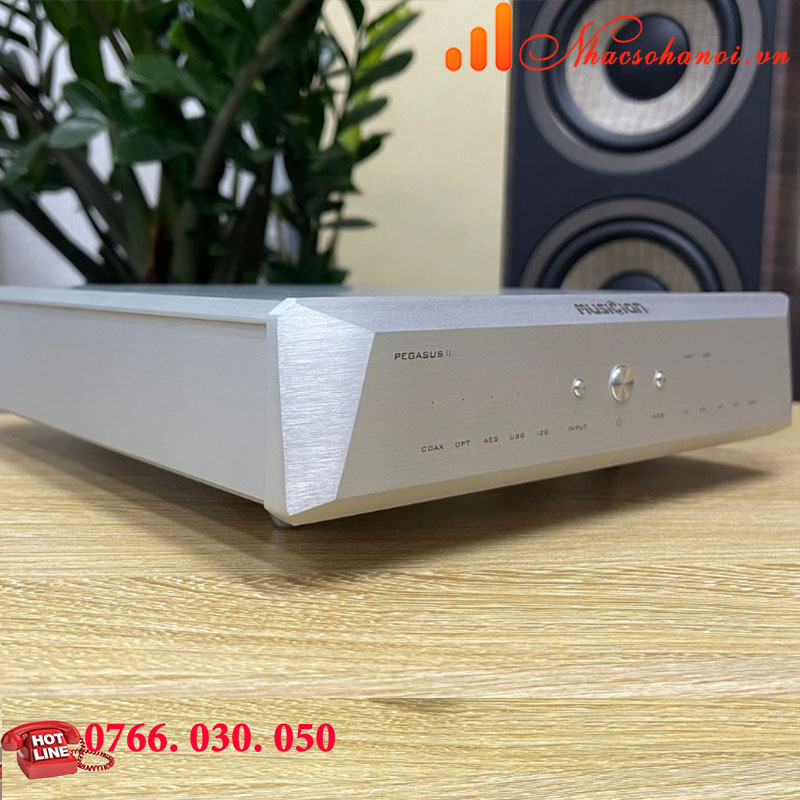

• Musician Pegasus II

• Gustard R26 / A26

• Holo Spring 3 / Cyan 2


2. Chọn cấu hình pin I2S phù hợp

Phía sau Pisces II có 4 DIP switch nhỏ (SW1–SW4) cho phép điều chỉnh cấu hình chân HDMI I2S để tương thích với DAC.

🔧 Quy tắc thử nhanh:
Nếu DAC không nhận tín hiệu hoặc chỉ phát 1 kênh → thử đảo SW1 hoặc SW2.
Nếu phát PCM ok nhưng không nhận DSD → kiểm tra SW3–SW4.

Thiết lập Clock Out – Đồng bộ hệ thống digital

Khi DAC và DDC hoạt động độc lập, mỗi thiết bị dùng clock nội bộ riêng, dẫn đến lệch pha vi mô gây jitter.
Pisces II cho phép xuất clock ra ngoài (Word Clock Out) để DAC nhận và đồng bộ xung theo một chuẩn duy nhất.

1. Điều kiện cần

• DAC có Clock In (BNC / 10MHz).

• Dùng cáp BNC 50Ω đồng trục chất lượng cao.


2. Cách kết nối

• Pisces II: cắm Clock Out → DAC Clock In.

• Bật thiết bị, chọn chế độ “External Clock” trên DAC (nếu có).


3. Lợi ích thực tế

• Giảm jitter rõ rệt, đặc biệt khi nghe PCM/DSD cao tần.

• Âm thanh “tĩnh” hơn, âm hình sắc nét, bass chắc.

• Cải thiện khả năng tách lớp và không gian tổng thể.


💡 Khi dùng đồng hồ ngoài, bạn có thể dùng biến áp cách ly Palivens G30 để giảm nhiễu nền thêm nữa.

Chuỗi truyền digital tối ưu (theo Nhạc Số Hà Nội khuyến nghị)

Nguồn phát (PC / Streamer)

→ USB → Musician Pisces II (I2S + Clock Out)

→ DAC (Pontus II / Pegasus II)

→ Preamp (Denafrips Athena / Suca U8)

→ Amply / Loa hi-end

Mỗi tầng có nhiệm vụ riêng:

• Pisces II: làm sạch tín hiệu, tạo clock trung tâm.

• DAC: giải mã và tái tạo tín hiệu analog.

• Preamp: điều chỉnh âm lượng, đảm bảo trở kháng tối ưu.


Kết quả:
✅ Âm thanh “chắc nền”, trung âm mượt, bass có độ kiểm soát.
✅ Không gian sâu, chi tiết micro-dynamic được tái tạo rõ ràng.
✅ Cảm giác analog, tự nhiên hơn đáng kể so với USB trực tiếp.

Mẹo tối ưu thêm

• Dùng nguồn tuyến tính rời (Linear PSU) 12V/1.5A cho Pisces II để giảm nhiễu switching.

• Đặt thiết bị xa router / adapter laptop ít nhất 30cm.

• Dây HDMI I2S càng ngắn càng tốt, lý tưởng 0.5m.

• Khi thay đổi DIP switch, tắt nguồn trước để tránh xung điện.


Kết luận

Musician Pisces II không chỉ là một DDC thông thường mà là trung tâm đồng bộ tín hiệu digital cho cả hệ thống hi-fi.
Nhờ khả năng xuất I2S trực tiếp và đồng hồ 10MHz cực chính xác, thiết bị giúp:

• Giảm nhiễu jitter,

• Nâng độ tĩnh nền,

• Mở rộng không gian và độ chi tiết âm nhạc.


Nếu bạn đang sử dụng DAC cao cấp (Denafrips, Gustard, Holo, Musician...) – Pisces II là mảnh ghép hoàn hảo để hoàn thiện chuỗi digital hi-end.
