DDC DENAFRIPS GAIA 12TH

TỔNG QUAN  DENAFRIPS GAIA DDC

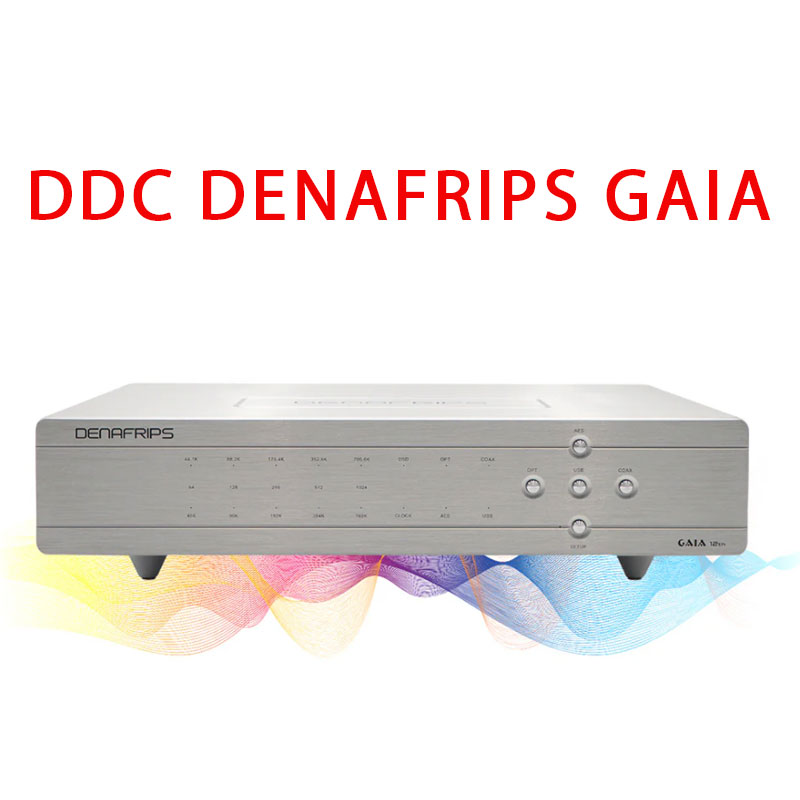

 DENAFRIPS GAIA DDC. Đây là một Bộ chuyển đổi kỹ thuật số sang kỹ thuật số hiện đại, một trong những bộ chuyển đổi tốt nhất hiện có trên thị trường. DDC hàng đầu, được xây dựng dựa trên sự thành công của Bí quyết Kỹ thuật số DENAFRIPS. GAIA DDC cô lập và đệm tín hiệu kỹ thuật số, đồng hồ lại chúng qua OCXO cục bộ. Có thể kết nối đầu ra kỹ thuật số ultralow jitters kỹ thuật số được làm sạch với bất kỳ DAC bên ngoài nào. Đó là câu trả lời cho Hệ thống âm thanh kỹ thuật số. Hiệu suất chất lượng hàng đầu của GAIA DDC dành cho những người đam mê âm thanh nghiêm túc, những người luôn tìm kiếm chút tinh tế cuối cùng.

CÔNG TÁC KỸ THUẬT SỐ

Tín hiệu kỹ thuật số GAIA được cách ly hoàn toàn bởi bộ ghép quang tốc độ cao 50 Mbps. Sự cách ly quang học thậm chí còn hạ thấp tầng nhiễu và đạt được tỷ lệ tín hiệu trên nhiễu cao.

OSCILLATAL TINH THỂ ĐƯỢC ĐIỀU KHIỂN LÒ OCXO

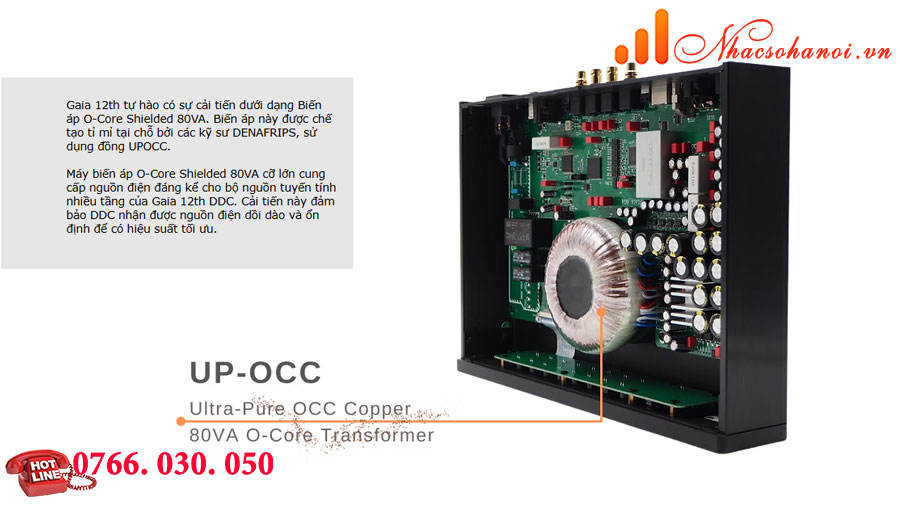

GAIA được trang bị OCXO kép hoạt động ở các tần số âm thanh 45.1584Mhz, 49.152Mhz. Được gói gọn trong một vỏ kim loại, nằm ở trung tâm của DDC, những OCXO này được thiết kế đặc biệt cho các ứng dụng âm thanh cao cấp với độ nhiễu pha cực thấp và siêu chính xác. OCXO kép được cấp nguồn bởi biến áp o-core, cung cấp dòng điện không đổi cho OCXO. Nguồn dự trữ đầy đủ đảm bảo độ tuyến tính và ổn định vượt trội của OCXO.

Phương pháp DENAFRIPS để giải quyết vấn đề lo lắng bằng FIFO BUFFER RECLOCKING. Bộ đệm FIFO thích ứng lưu trữ dữ liệu âm thanh kỹ thuật số nguồn trong bộ nhớ. Những dữ liệu này được đọc từ bộ nhớ bằng cách sử dụng nhiễu pha cực thấp, OCXO siêu chính xác, nằm ngay trong DDC. Công nghệ này gần đạt đến sự hoàn hảo, đặc biệt là với OCXO cục bộ. Các rung động nhỏ đến mức nó có thể được bỏ qua.

GIAO DIỆN USB SỞ HỮU, TIỂU SỬ

GAIA được trang bị Giải pháp âm thanh USB độc quyền, được cung cấp bởi MCU dựa trên AMR nâng cao STM32F446. DENAFRIPS được thiết kế lại và tối ưu hóa mạch, cho phép DDC được sử dụng như DDC cao cấp với máy tính / bộ phát. Nó hỗ trợ luồng dữ liệu PCM 24bit / 768kHz và xử lý gốc DSD lên đến DSD512. Nó đi kèm với Trình điều khiển USB THESYCON được cấp phép cho Nền tảng Windows.
GHI CHÚ: Mô-đun USB được thiết kế để chỉ bật khi Đầu vào USB được chọn. Đây là thiết kế nhằm giảm sự giao thoa chéo của các giao diện đầu vào kỹ thuật số để tái tạo âm thanh tốt nhất.

BỘ NHẬN ÂM THANH KỸ THUẬT SỐ SPDIF SỞ HỮU

Đầu vào SPDIF Coaxial, Optical, AES / EBU hỗ trợ định dạng âm thanh kỹ thuật số lên đến 24bit / 192kHz. GAIA từ bỏ việc sử dụng chip Bộ thu âm thanh kỹ thuật số. Dữ liệu kỹ thuật số được giải mã bởi FPGA trên bo mạch (Field Programmable Gate Array), đường dẫn tín hiệu được rút ngắn và loại bỏ màu sắc không mong muốn.

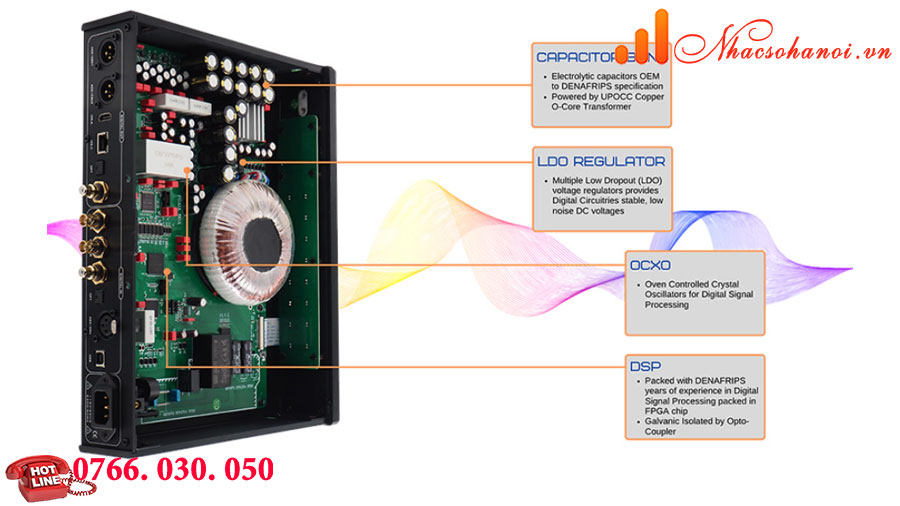

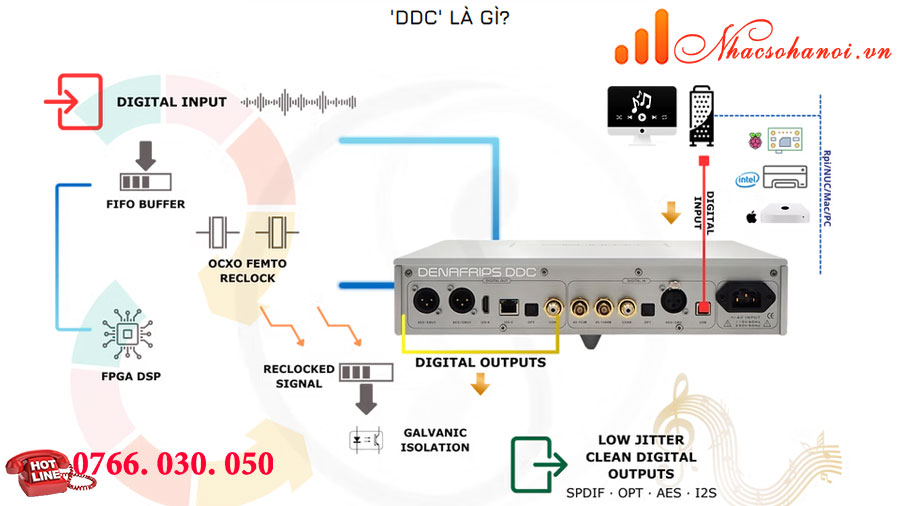

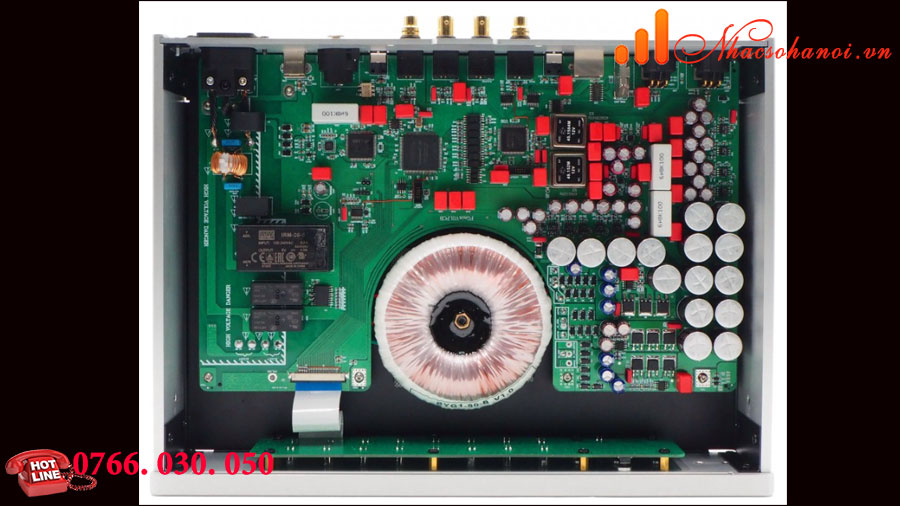

KIẾN TRÚC DDC

QUÁ TRÌNH XỬ LÝ TÍN HIỆU SỐ Tất cả dữ liệu đầu vào kỹ thuật số được lưu trữ trong RAM tốc độ cao FPGA trên bo mạch. OCXO Những dữ liệu này được đọc từ bộ nhớ bằng cách sử dụng nhiễu pha cực thấp, OCXO siêu chính xác, nằm ngay trong DDC. Dữ liệu đã xử lý được gửi đến các đầu ra kỹ thuật số. ĐẦU RA KỸ THUẬT SỐ Dữ liệu chập chờn cực thấp đã được làm sạch được xuất ra thông qua nhiều giao diện đầu ra kỹ thuật số đồng thời tới DAC bên ngoài.

ĐỒNG HỒ VÀO

GAIA hỗ trợ xung nhịp ở các tần số âm thanh 45.1584Mhz, 49.152Mhz. Nó trở thành một người bạn đồng hành hoàn hảo với TERMINATOR II hoặc TERMINATOR-PLUS để đồng bộ hóa các CỤM.

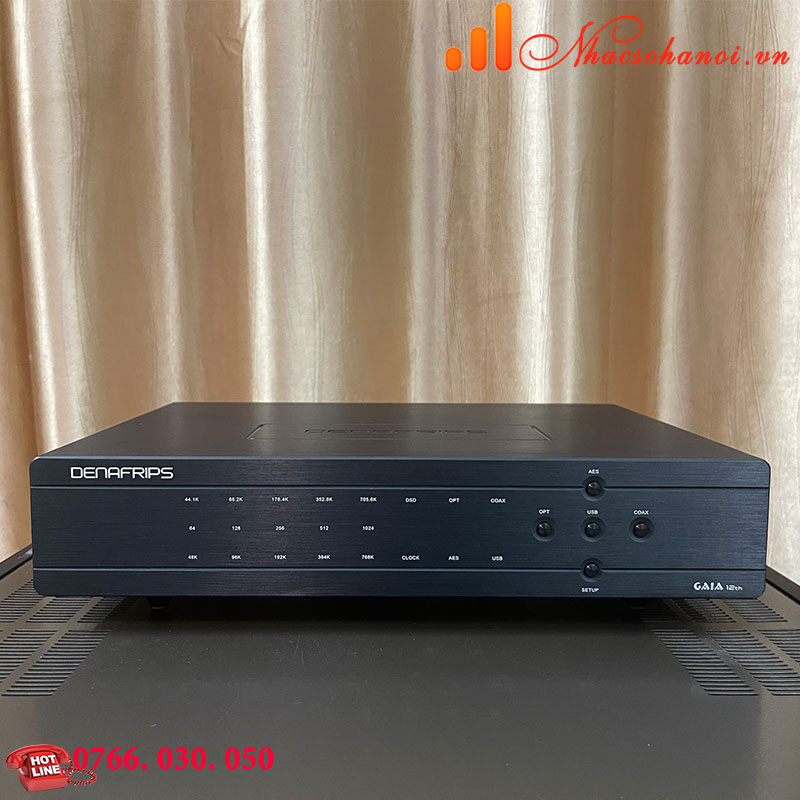

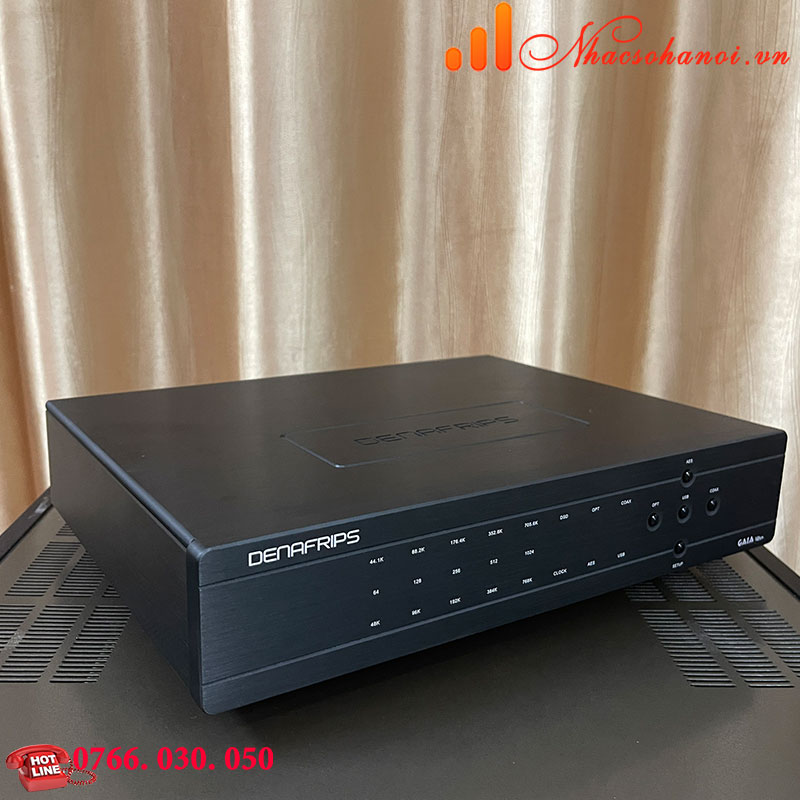

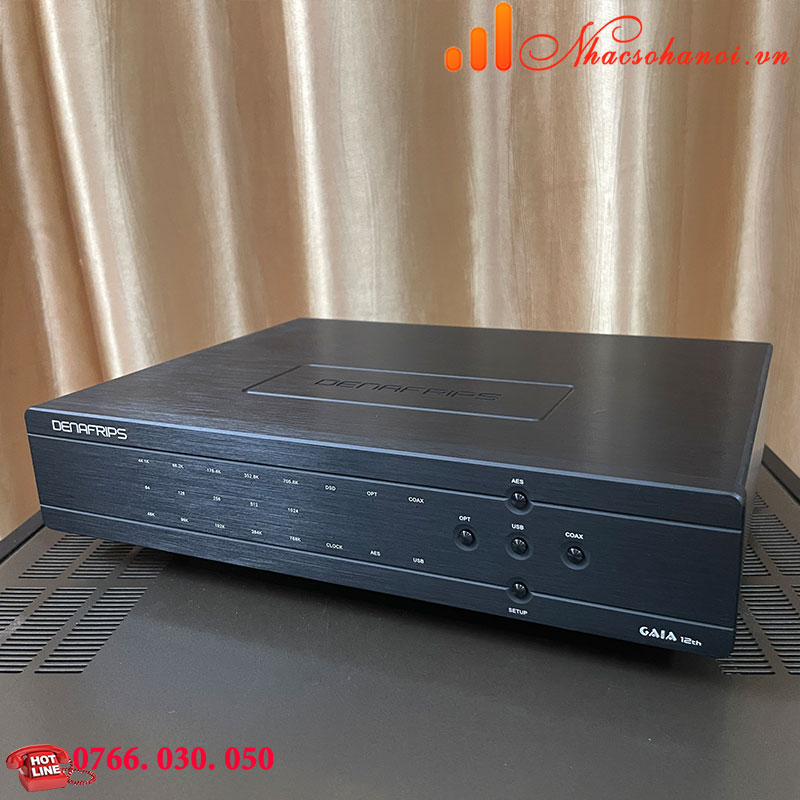

Hướng dẫn bắt đầu nhanh

(1) Nút cài đặt
Nhấn nút cài đặt một lần để vào chế độ cấu hình. Trong chế độ cấu hình, người dùng có thể bật / tắt tính năng CLOCK-IN.
• Nhấn nút Cài đặt một lần (vào chế độ cấu hình)
• Nhấn nút OPT hai lần
• Đèn ĐỒNG HỒ phải bật / tắt khi nhấn nút OPT trong giây lát
• Đèn CLOCK bật = Bật đồng hồ trong
• Đèn đồng hồ tắt = Tắt đồng hồ trong
• Để xác nhận cài đặt, nhấn nút Cài đặt một lần để lưu và thoát khỏi chế độ cấu hình
(2) Nút lựa chọn đầu vào
Nhấn nút sau để chọn đầu vào mong muốn để sử dụng với GAIA DDC.
Một. USB
NS. OPT
NS. AES
NS. COAX
(3) Đầu vào tín hiệu âm thanh kỹ thuật số Samptỷ lệ linh
(1) Cấu hình sơ đồ I²S
1. Nhấn nút Cài đặt một lần để vào chế độ cấu hình
2. Nhấn nút COAX trong giây lát, đèn LED 48K 96K 192K sẽ bật / tắt theo một mẫu cố định để biểu thị nhị phân 000-111
3. Nhấn nút Cài đặt một lần để xác nhận cài đặt và thoát khỏi chế độ cấu hình
(1) Nguồn điện AC
THẬN TRỌNG! GAIA hỗ trợ nguồn điện AC trên toàn thế giới, dải từ 100-250VAC. Vui lòng sử dụng dây nguồn chất lượng tốt có kết nối chân đất / nối đất.

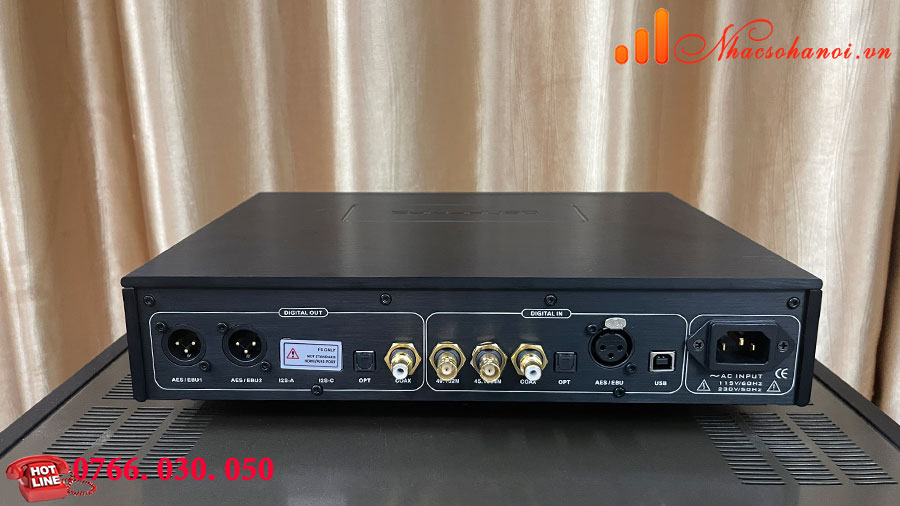

(2) Giao diện đầu vào kỹ thuật số
Có 4 giao diện đầu vào kỹ thuật số, đó là COAX, AES / EBU, OPT, USB.

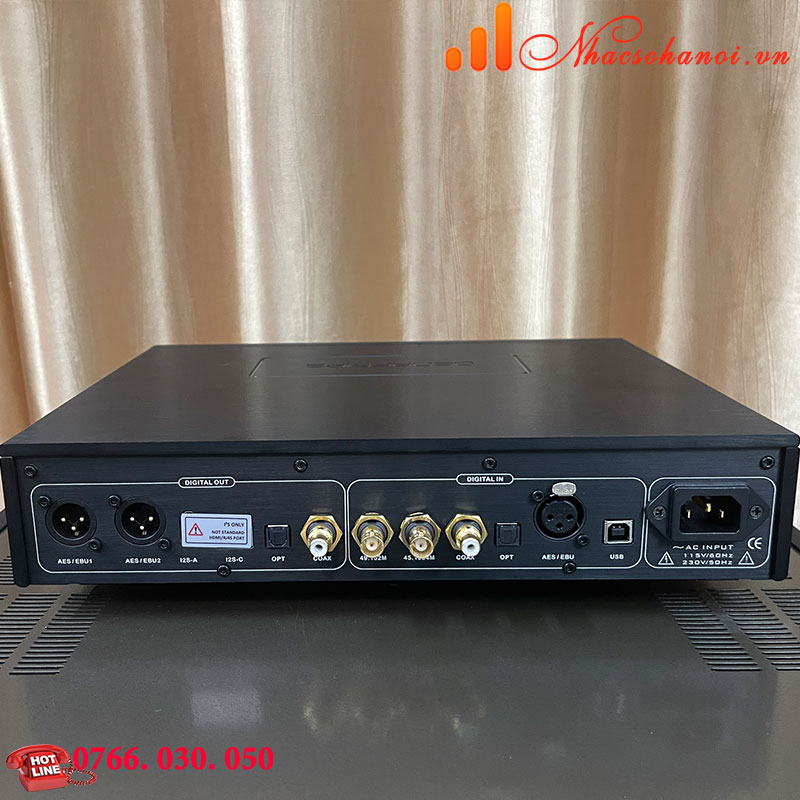

(3) Giao diện đầu ra kỹ thuật số
Có 6 giao diện đầu ra kỹ thuật số, cụ thể là COAX, AES1, AES2, OPT, I2S-A, I2S-C. Tất cả các đầu ra đều hoạt động đồng thời.
(4) ĐỒNG HỒ VÀO
GAIA hỗ trợ đầu vào tần số xung nhịp sau, tận dụng OCXO chất lượng cao của TERMINATOR II hoặc TERMINATOR-PLUS DAC, nó có thể được kết nối với GAIA CLOCK-IN để cải thiện hiệu suất âm thanh.
ĐỒNG HỒ CHÍNH
• 45.1548MHz, 49.152Mhz
